熱電阻的接線方式主要有以下幾種：
◆二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小受導線的材質和長度所影響，所以這種接線方式適用于測量精度要求比較低的環境。
◆三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以很好的消除電阻受導線的材質和長度的影響，是工業生產過程控制中的***常用的接線方式。
◆四線制：在熱電阻的根部?jī)啥烁鬟B接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可******消除導線的材質和長度的影響，廣泛應用在高精度要求的溫度檢測中。

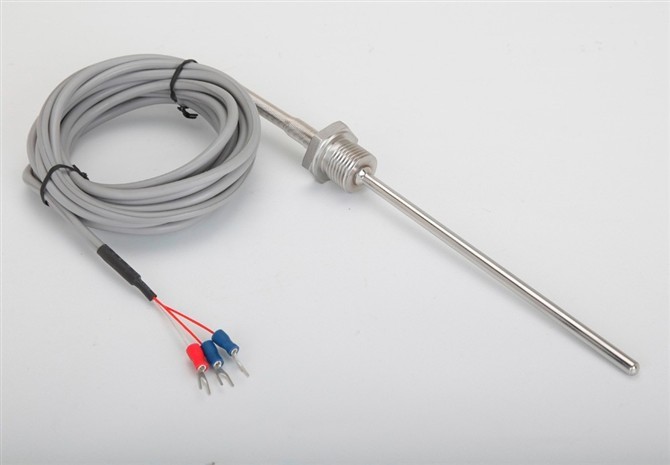

目前大部分的熱電阻都采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y(cè)量PT100熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信號，不存在這個問題。三芯PT100鉑電阻有三條引線,如編ABC,會符合如下規律:A與B或C之間的阻值常溫下在110歐左右,B與C之間為0歐,B與C在內部是直通的,原則上B與C沒什么區別.
接在儀表上時A的位置是固定的一端子.B和C可以互換,但都得接上.如果中間有加長線,三條導線的規格和長度要相同.沒什么另外的講究.
