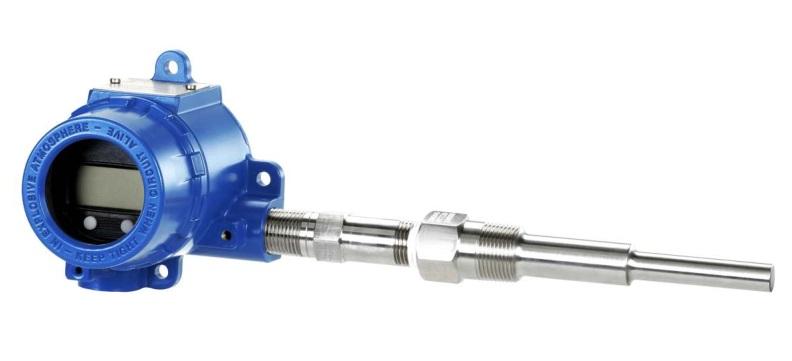

WZPB系列溫度變送器采用兩線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電阻信號轉換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電阻的接線盒內與之形成一體化結構。以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的準確測量和控制。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 | |
| 輸出方法： 二線制 | |
| 精度等級： 溫度變送器精度等級：0.1 0.2 0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. | |
| 供電電源：24V.DC±10℅ | |
| 防護等級：IP65 | |
| 防爆等級： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本質安全型：iaⅡCT6 | |
| 絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. | |
| 熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； | |
| 基本誤差： 儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。 |
WZPB系列溫度變送器的維護常識：
1、對于防爆儀表原則上不允許拆卸安全火花回路的元件和調換儀表接線，如需要更換，則應按防爆要求進行。
2、定期檢查時，為了準確地讀出數據，要用數字電壓表在輸出端子之間進行測量，謹記不要拿掉安全火花回路線。
3、發現儀表出現故障后，應立即斷電進行檢查，修復故障后才能送電。
4、溫度變送器在運行中應保持清潔。
